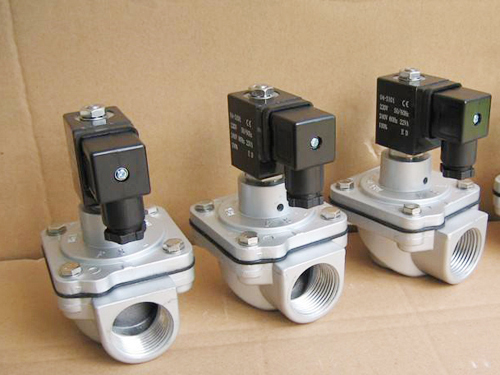

直角式电磁脉冲阀

直角电磁脉冲阀由电磁或气动先导阀控制，能瞬间开启和关闭高压气源产生的脉冲膜片阀。

直角电磁脉冲阀是脉冲吹灰清灰装置的执行机构和关键部件，主要分为直角式、淹没式和直通式三种。电磁脉冲阀是脉冲袋式除尘器清灰喷射系统的压缩空气“开关”。在脉冲阀吹气控制器的输出信号控制下，脉冲阀的一端与压缩气囊连接，另一端与吹气管连接，脉冲阀的背压室与控制阀连接，脉冲阀控制器控制控制阀和脉冲阀的开度。当控制器无信号输出时，控制阀排气口关闭，脉冲阀喷嘴关闭；当控制器发出信号时，控制排气口打开，使脉冲阀背压室排出的气体压力降低，膜片两侧产生压力差，膜片因压力差发生位移，脉冲阀被吹开，此时压缩空气通过吹管的小孔经脉冲阀从气囊中喷出(吹管喷出的气体为一次空气)。脉冲阀的寿命:在标准安装、正确使用和合理维护的条件下为五年。

直角电磁脉冲阀的特点是阀门的进气管和出气管成90度直角。阀内的膜片将脉冲阀分为前气室和后气室，高压气体从进气口接入并进入下气室。脉冲阀不通电时，气体通过上下壳体的恒压管路和其上的节流孔进入减压室。由于阀芯在弹簧的作用下堵住了泄压孔，气体不会排出，使减压室和下气室的压力一致。在弹簧的作用下，隔膜堵住了喷射口，气体不会冲出去。脉冲阀通电时，阀芯在电磁力的作用下向上抬起，泄压孔打开，气体喷出。由于恒压管的节流孔的作用，泄压孔的流出速度适宜于减压室内恒压管气体的流入速度，使得减压室内的压力低于下气室的压力，下气室的气体抬起膜片打开喷射口。
